精選文章 〝正確選擇紋輥以改善印刷品質〞 |
|
近20年來，柔版印刷從低水平到高速發展階段，人們逐漸認識到柔性印刷的優點，特別是在包裝印刷中的優勢。這幾年時間裡，有很多的廠家都添購了世界一流的柔印生產線，但他們在選配紋輥的時候，卻遇到了很多問題。 紋輥孔目技術 在印刷之前，印刷者首先需要明確自已要完成的任務和希望達成的目標，這是選擇紋輥的最基本條件。要明確所要印刷的工件是層次印刷，線條印刷，還是兩者兼而有之。

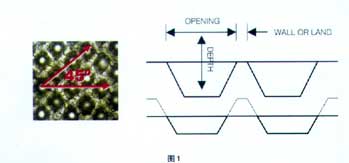

下面的圖標示出與紋輥尺寸相關的幾個重要概念： OPENING ── 網穴開口〈帶墨區〉 從左半圖我們可以看出，鍍鉻輥的網穴排列角度為45度，網孔為菱形。這種紋輥具有油墨釋放性好，網孔形狀一致等優點。但它也有不可克服的缺點；它的紋輥線數受限，容易損環，也不環保。鍍鉻輥在開始出現時並沒有什麼問題，但在刮墨刀出現後，就出現問題了。鉻層表面迅速被刮墨刀磨損，網墻變得異常寬闊，由於網墻部分不能載墨，可被轉移的墨量大大減少了，寬廣和網墻不帶墨區造成了印刷品上的針眼和細小的白色條紋，同時帶來色彩飽和度不足等問題。圖1右圖即為磨損後的鉻輥示意圖。 於是，人們轉而使用機械雕刻的陶瓷紋輥，就是在機械雕刻的鉻輥表面噴塗上一層陶瓷。這樣得到的紋輥比原先的鉻面網紋輥的壽命有所延長，但網墻仍然很寬，網穴排列角度仍是45度，網孔甚至呈現不規則形狀，油墨的釋放性反而下降。

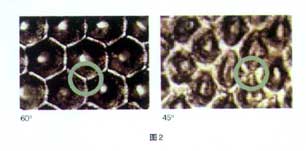

我們很容易發現60度的紋輥網墻很薄，因而為更穩定的油墨轉移提供了條件。而45度的紋輥在圖中所圈區域卻不可能被消除，所以印刷仍會出現色彩飽和度不足的問題。60度的紋輥上的網穴形狀是正六角形的，不同於45度的菱形，這是因為雷射雕刻時，雷射進行走的次序不一樣。 如圖3所示，雷射頭先雕刻1→2→3→4→5……完成一週後，雷射頭行走一步，再完成一週，然後再走一步…直至完成整根紋輥的雕刻。從圖上可看出要完成一個漂準的六邊形網孔，待與它相連的6個網穴全部雕刻完成要走5步。
因此，我們選擇的紋輥應該具備以下幾個特徵： ※ 正確的網孔深度與開口比例關係 那怎樣才算是正確的網孔深度與開口比例關係，為什麼要選用一定的網孔深度與開口比例？分析如下： 當我們提及紋輥時，除了線數之外，所有尺寸均以微米 (Micon)作為計量單位。那麼1微米有多大呢？我們的頭髮平均直徑為70微米，1微米就是頭髮直徑的1/70。假設我們把一個網穴放大成如圖所示〈圖4〉這張圖標示了網穴開口與深度的比例關係，也就是開口度。
根據多年的研究和實際經驗，我們認為網穴的開口度在23%至33%最合適，也就是說，如果網穴的開口為100微米，那麼，它的深度在23微米至33微米最合適。其中最佳比例為28%。網孔的形狀是由雕刻的深度決定的，如圖5所示。
這三張圖中網孔開口大小都一樣，但深度各不相同，如果網孔太深，網墻自然變寬，好像舊式機械雕刻的紋輥一樣，
紋輥與油墨 我們的目標是用最薄的油墨層達到理想的印刷品質，這看起來很簡單，卻正是柔印實現上乘印刷的精要所在。紋輥從最早的鍍鉻輥發展到現在60度角的雷射雕刻陶瓷紋輥，也是朝著這個目標一步步過來的。

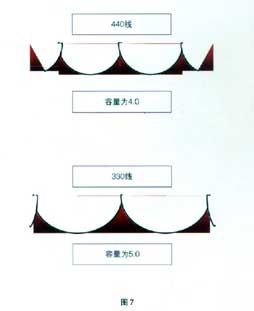

如圖7所示，440線的紋輥比330線的提供了更薄的油墨層。 薄的油墨層如何實現上述優點呢？以下逐項進行分析： 首先，我們來看薄的油墨層與油墨成本的關係。我們使用薄的油墨層來印刷，必須使用高濃度的油墨。而大家都知道，高濃度的油墨是比一般油墨更貴，這樣會不會增加油墨成本呢？答案是不會。因為薄的油墨層可使單位油墨印刷面積更大，從而減少油墨的總用量，這樣使你可以用相同，甚至更低的油墨成本，印出更高品質的印品。所以說好的紋輥可以實現薄的油墨層，而以同樣的成本，可以印出高檔的印品。 其次，我們來看油墨層與階調範圍的關係。我們先來看圖8。
這兒有兩個相同的3%大小的印版上的網點，一個攜帶很厚的油墨層，另一個油墨層很薄。在經過印刷後，薄的墨層得到的是擴大到13%的網點，厚的墨層網點卻擴大到20%。同樣的道理，我們在印刷相關色調時，薄的墨層在印刷超過80%的網點時會得到滿版，而用厚的墨層在印刷70%的網點時就會得到滿版。因此，薄的墨層擴大了階調範圍。如下圖所示〈圖10〉。
這裡有兩幅圖〈圖11〉，都是同樣的印版，同樣的印刷機，同樣的油墨，甚至同一個操作者。但左邊一幅用厚的油墨層，造成了糊印而右邊一幅由於採用了更薄的油墨層，印刷效果迥然不同。這是因為在印刷半色調網點時，如果油墨層太厚，網點就會黏連在一起，印品就會出現糊印。因此我們必須用薄的墨層來解決這一問題，尤其在印刷漸層時薄的墨層更能顯出優勢。 印版與紋輥的關係上主要表現在兩者的線數關係上，以前我們常說印版的線數與紋輥的線數比例一般在1:4.5左右，那它的根據是什麼？當我們遇到一些特殊要求的印品時〈例如要印2%的網點時〉這個比例還適用嗎？
我們還是用100線印版為例，如果你要印2%的網點，你必須用600線以上的紋輥。〈這裡仍以HARPER公司的紋輥為例〉因為100線的印刷上2%的網點直徑41微米，而600線網紋輥上的網穴開口為38微米，這樣印版式上2%的網點才不會伸進網穴內。對於其他線數的印版，這裡有一條粗算公式： A= ( 10 X B X K ) / N1/2 因此，我們應當學會平衡光部網點的大小與紋輥網孔的大小，如果我們能處理好2%的網點，半色調同樣可以達到好的效果。換而言之，我們確定了紋輥的線數和容量，得到薄而均勻的墨層，就可以實現清潔、清晰的半色調和高光部的效果。 最後，我們總結一下造成糊印的幾個原因： ※ 油墨層過厚 如果完全解決了以上的4個問題，還是會出現糊印的話，這時就要注意，紋輥的壓力是否正確，還有就是在調整完版材壓力後，應注意要再次調整紋輥的壓力。
|
